Qu’est-ce que le traitement thermique sur site ?
Le traitement thermique sur site signifie : les soudures et les pièces sont chauffées, maintenues et refroidies de manière contrôlée directement sur le chantier ou dans l’installation — du préchauffage avant soudage au détensionnement après soudage (PWHT — Post Weld Heat Treatment), jusqu’au séchage du béton réfractaire et au durcissement des revêtements de réservoirs. Le PWHT vise à réduire les contraintes résiduelles, à abaisser la dureté dans la zone affectée thermiquement et à protéger contre la fissuration induite par l’hydrogène — condition préalable à la réception des composants sous pression selon le code.
Procédés et parc machines

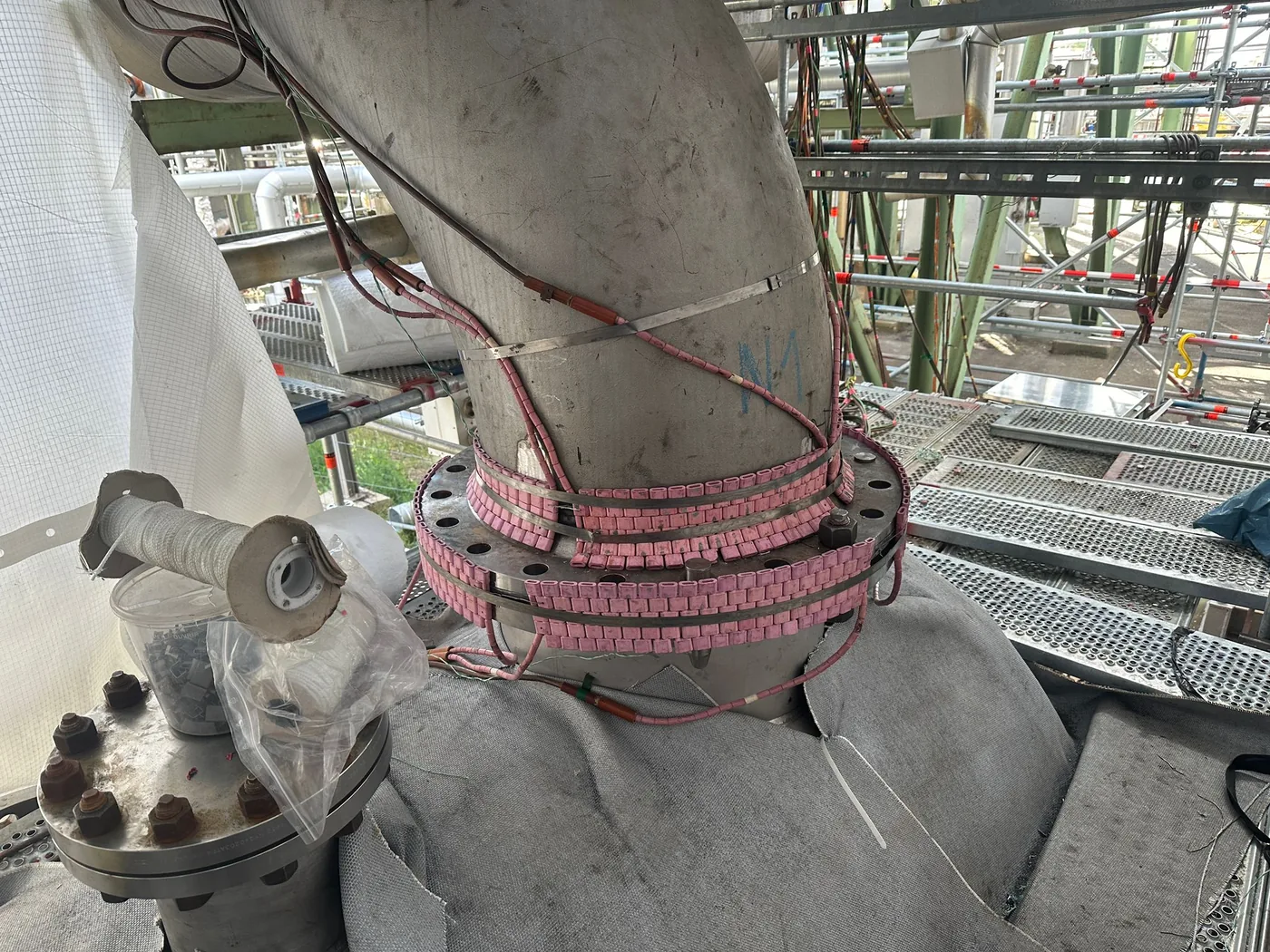

- ▸Chauffage électrique par résistance : nattes chauffantes céramiques flexibles, installations de recuit à commande programmée de 1 à 36 canaux — du simple joint de tuyau au grand projet. Températures d’élément jusqu’à 1 200 °C.

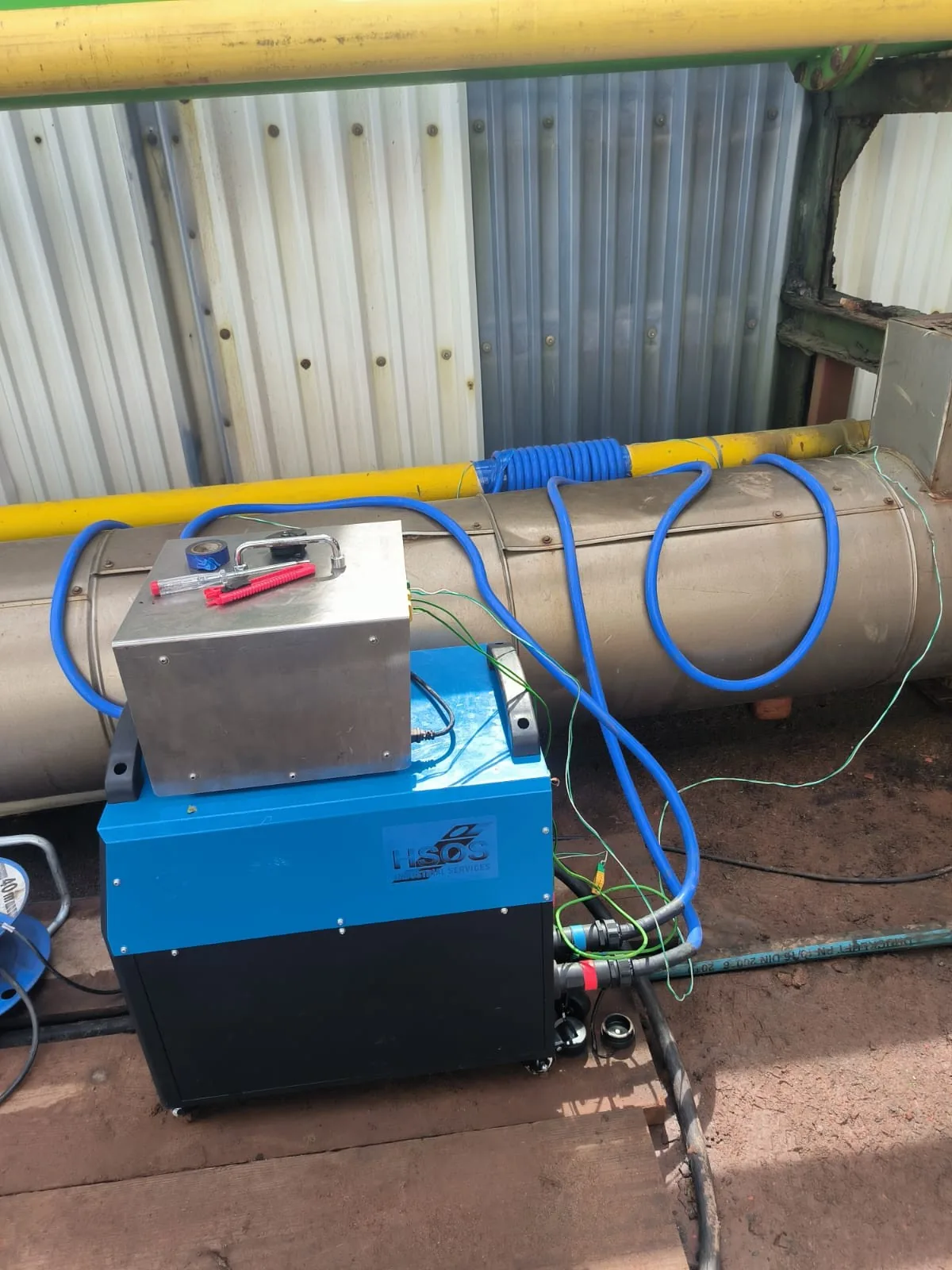

- ▸Chauffage par induction : la chaleur est générée directement dans la pièce — rapide, économe en énergie, réglable avec précision, surtout pour les fortes épaisseurs de paroi. Pour les travaux de préchauffage, en option avec des inducteurs refroidis par eau (moindre rayonnement thermique vers le soudeur) ; les systèmes refroidis par air sont particulièrement faciles à installer.
- ▸Fours de recuit mobiles : à gaz/fioul, également sous gaz de protection, jusqu’à 1 100 °C — pour les pièces qui doivent être chauffées à cœur intégralement et ne sont pas transportables.
- ▸Normalisation et recuits spéciaux au-dessus des températures de PWHT : habituellement par recuit par résistance, également possible au chalumeau.
- ▸Puissances des installations : 10 à 300 kVA
- ▸Également disponible en location — y compris les installations 36 canaux pour les grands projets.
Types de traitement et plages de température
| Traitement | Plage typique | Objectif |
|---|---|---|
| Préchauffage / maintien entre passes | selon le matériau, souvent env. 100–250 °C | préchauffage avant soudage |
| Recuit de dégazage de l’hydrogène (soaking) | env. 200–300 °C, plusieurs heures | élimination de l’hydrogène diffusible |
| Détensionnement / PWHT (aciers au carbone) | env. 550–620 °C, temps de maintien ≈ 1 h par 25 mm d’épaisseur de paroi | réduction des contraintes, réduction de la dureté dans la ZAT |
| PWHT des aciers CrMo résistants au fluage | températures plus élevées, jusqu’à env. 760 °C (p. ex. P91) | comme ci-dessus, spécifique au matériau |
| Normalisation / recuits spéciaux | selon la fiche matériau, jusqu’à 1 100 °C | réglage de la microstructure |
| Séchage/dry-out du béton réfractaire | selon une courbe de séchage calculée | élimination contrôlée de l’eau sans fissuration |
| Durcissement des revêtements de réservoirs | env. 80–90 °C | le revêtement atteint la dureté nominale de façon planifiable |
| Durcissement des réparations composites et des revêtements | selon la résine époxy et les prescriptions du fabricant, parfois courbe de chauffe à plusieurs paliers | amélioration des propriétés du produit, assurance qualité par un durcissement documentable |
La référence est toujours la spécification de soudage/matériau du projet (WPS, fiche matériau, code) — les plages indiquées sont des valeurs indicatives. Les vitesses de chauffe et de refroidissement sont conduites et enregistrées selon la spécification.
Normes & agrément — certifié TÜV selon AD 2000 HP 7/1
HSOS est certifié par TÜV NORD selon la fiche AD 2000 HP 7/1 (certificat 07/203/1404/HP/5016/23) pour les traitements thermiques d’appareils à pression et de tuyauteries selon les fiches AD 2000 HP 7/2 (aciers ferritiques), HP 7/3 (aciers austénitiques) et DIN EN ISO 17663. Nous travaillons en outre selon DIN EN ISO 13916 (mesure de température) ainsi que selon les exigences de PWHT d’EN 13445, ASME VIII et ASME B31.3 — selon le code d’après lequel votre installation est construite et contrôlée.
Documentation — exhaustive et vérifiable
Des thermocouples soudés directement sur la soudure, des installations de régulation à commande programmée et des enregistreurs de température multicanaux étalonnés enregistrent l’intégralité du profil température-temps — vitesse de chauffe, temps de maintien, vitesse de refroidissement. Le nombre de thermocouples est déterminé par la WPS ; sans prescription, nous fixons leur nombre et leur position selon la norme. L’enregistrement se fait, selon le souhait du client, en numérique ou sur papier (pour des raisons de protection de l’environnement, nous privilégions le numérique) ; sur demande, les données de l’enregistreur sont transmises en direct vers un serveur auquel vous avez accès pour votre projet (vérification). Vous recevez le procès-verbal de recuit comme justificatif vérifiable pour le TÜV, l’organisme de surveillance agréé (ZÜS) ou l’AQ client, remis selon la spécification du projet.
Différence entre préchauffage et PWHT
Le préchauffage a lieu avant et pendant le soudage : il ralentit le refroidissement, laisse s’échapper l’hydrogène et prévient le durcissement et les fissures à froid — en particulier sur les aciers à forte épaisseur et à haute résistance. Le PWHT/détensionnement suit après le soudage à une température nettement plus élevée (en dessous d’Ac1) : il réduit les contraintes résiduelles apparues lors du soudage et établit les propriétés mécaniques exigées de la soudure. Si et comment les deux sont requis dépend du matériau, de l’épaisseur de paroi et du code — nous conseillons sur la base de votre WPS.
Cas d’application typiques
- ▸Turnaround/construction neuve de tuyauteries : recuits PWHT quotidiens pour les soudures de préfabrication et de montage de plusieurs contractants — avec des installations multicanaux en parallèle, consignés par soudure.
- ▸Centrale/pétrochimie : PWHT sur collecteurs CrMo résistants au fluage et conduites haute pression selon ASME B31.3 ou EN 13445.
- ▸Parc de stockage : durcissement du revêtement interne d’un réservoir à 80–90 °C — réduit nettement le temps d’attente avant le remplissage.
- ▸Références : traitement thermique de nombreuses soudures chez tous les grands exploitants pétrochimiques et en préfabrication pour de grands projets ; traitement thermique d’appareils jusqu’à 15 m de longueur dans le four de recuit mobile.
Questions fréquentes
Quelle est la différence entre le PWHT et le préchauffage ?
Le préchauffage a lieu avant/pendant le soudage et prévient les fissures à froid ; le PWHT (détensionnement) suit après le soudage à une température plus élevée et réduit les contraintes résiduelles. Ce sont deux étapes distinctes, avec leurs propres fenêtres de température et leur propre documentation.
Quelle norme s’applique au traitement thermique (p. ex. AD 2000 HP 7/1) ?
À l’international, les exigences de PWHT d’ASME VIII ou d’ASME B31.3 s’appliquent, en Europe EN 13445. Pour les équipements sous pression relevant du code AD 2000, ce sont les fiches HP 7/1 (principes généraux — HSOS y est certifié TÜV), HP 7/2 (aciers ferritiques) et HP 7/3 (aciers austénitiques) qui s’appliquent ; pour la qualité d’exécution DIN EN ISO 17663 et pour la mesure de température DIN EN ISO 13916. Le code à appliquer est déterminé par la base de construction/contrôle de votre installation.
Comment le profil de température est-il documenté ?
Au moyen de thermocouples soudés sur la soudure et d’enregistreurs de température multicanaux étalonnés ; à défaut, les thermocouples peuvent être fixés avec une pâte de couplage — p. ex. sur des garnissages réfractaires. L’intégralité du profil température-temps (chauffe, maintien, refroidissement) est enregistrée et remise sous forme de procès-verbal de recuit vérifiable — par soudure, selon votre spécification.
