HSOS Industrial Services przeprowadziło regenerację gniazda wału pompy pogłębiarki bezpośrednio na pokładzie statku w Holandii, uzyskując tolerancję pasowania suwliwego i instalując nową tuleję komory wodnej.
Sytuacja wyjściowa
Na pokładzie statku pogłębiarki w Holandii stwierdzono znaczne zużycie wału głównego pompy w obszarze gniazda uszczelnienia. Demontaż pompy i transport do warsztatu były niemożliwe ze względów operacyjnych i logistycznych – jednostka musiała jak najszybciej wrócić do pracy.
Wyzwanie: precyzyjne obróbka w warunkach pokładowych

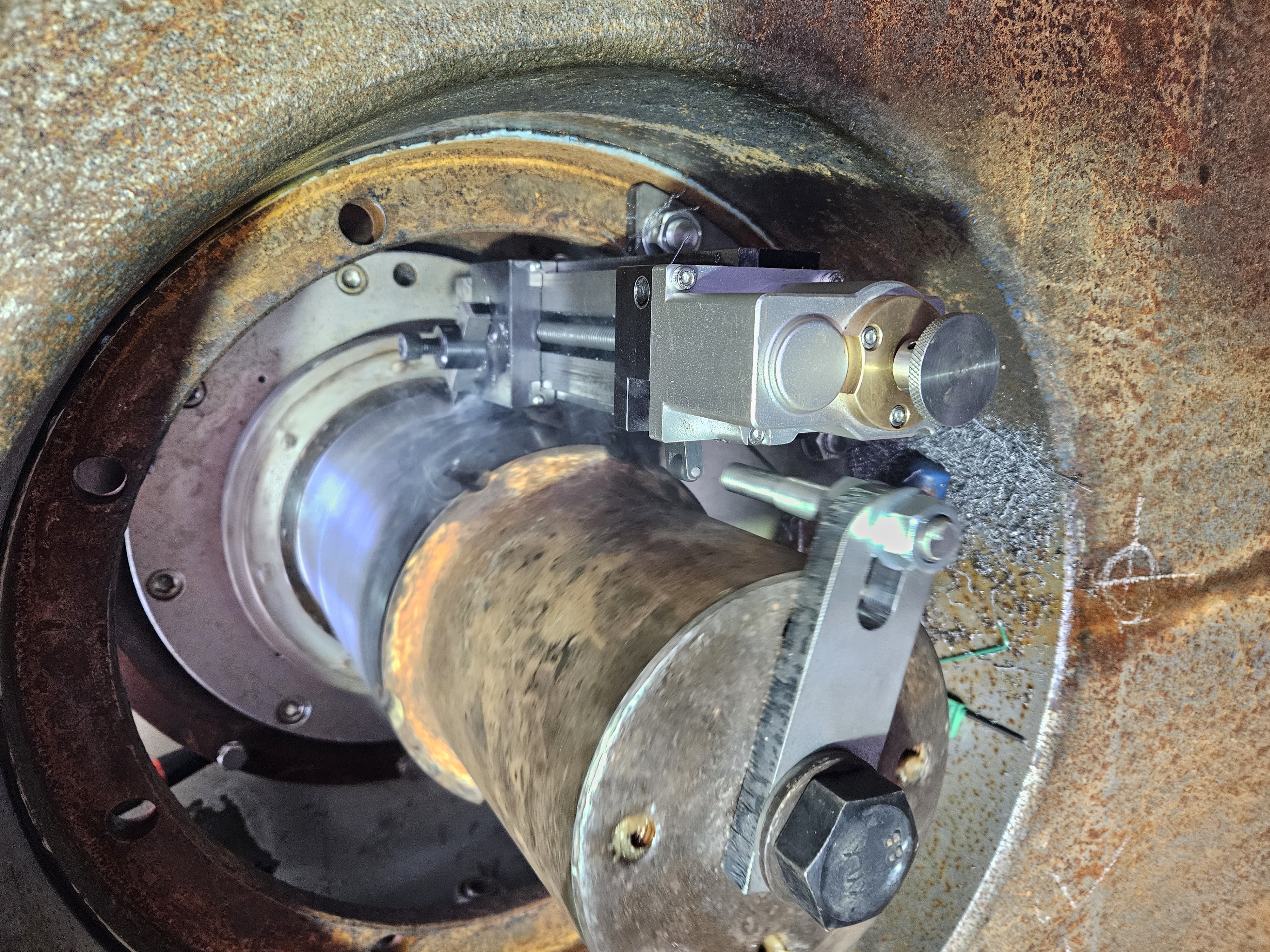

Uzyskanie tolerancji pasowania suwliwego (ISO 286) na gnieździe wału bezpośrednio na statku stawia wysokie wymagania wobec oprzyrządowania, mocowania i osiowania. Nawet niewielkie odchylenie od współosiowości prowadzi do wibracji, przyspieszonego zużycia łożysk i przedwczesnych awarii. HSOS zaprojektowało i wykonało specjalne narzędzie obróbcze, skrojone pod geometrię tej konkretnej pompy, umożliwiające precyzyjną i wycentrowaną obróbkę w miejscu zabudowy.
Samoustawianie dzięki napędowi własnej pompy
Kluczową decyzją projektową było zastosowanie własnego napędu pompy jako źródła obrotu dla narzędzia obróbczego. Takie podejście zapewnia naturalną współosiowość między osią skrawania a osią wału pompy – czego zewnętrzna niezależna jednostka napędowa nie byłaby w stanie zagwarantować z równą niezawodnością.
Montaż nowej tulei

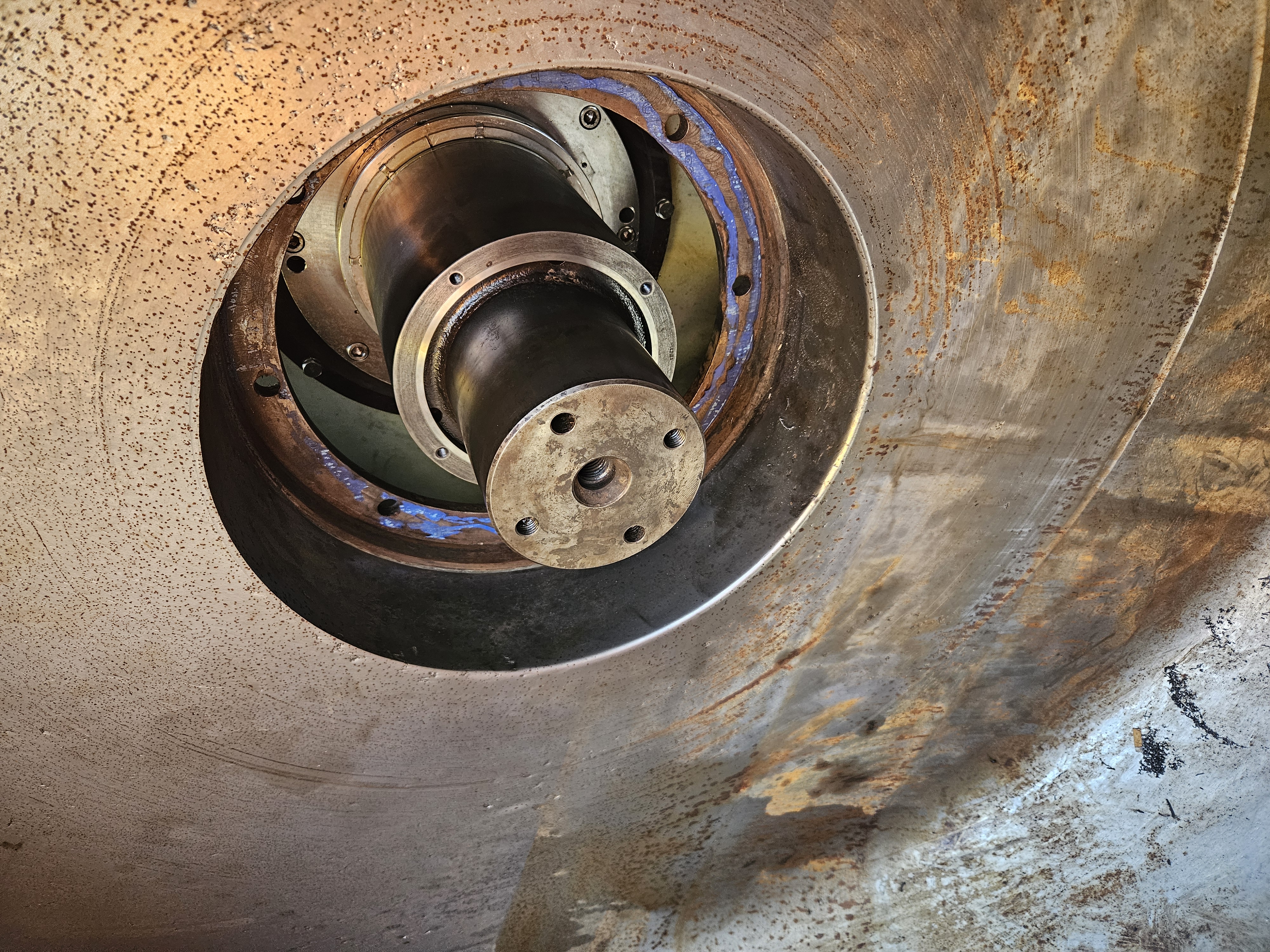

Po zakończeniu obróbki gniazda wału zamontowana została nowa tuleja (sleeve) w komorze wodnej. Tuleja realizuje dynamiczne uszczelnienie między obracającym się wałem a nieruchomą obudową komory wodnej, chroniąc jednocześnie wał przed dalszą erozją od strony pompowanego medium. Materiał, grubość ścianki i pasowanie dobrano zgodnie z parametrami eksploatacyjnymi pompy: wydajnością, ciśnieniem i właściwościami cieczy roboczej.
Wyniki
- Gniazdo wału obrobione z tolerancją pasowania suwliwego – bez demontażu pompy
- Specjalne narzędzie z wbudowanym samoustawianiem via napęd pompy
- Nowa tuleja zainstalowana w komorze wodnej
- Cały zakres prac wykonany na pokładzie, bez stoczniowania
- Szybki powrót pogłębiarki do eksploatacji
Realizacja ta pokazuje, jak dedykowane oprzyrządowanie i kompetencje w zakresie obróbki na miejscu pozwalają zminimalizować kosztowne przestoje w wymagającym środowisku morskim.
