Hottap & Stoppeln
Anbohren unter Druck stehender Leitungen und Rohrleitungsabsperrungen ohne Unterbrechung des Medienflusses.
Was ist Hot Tapping?

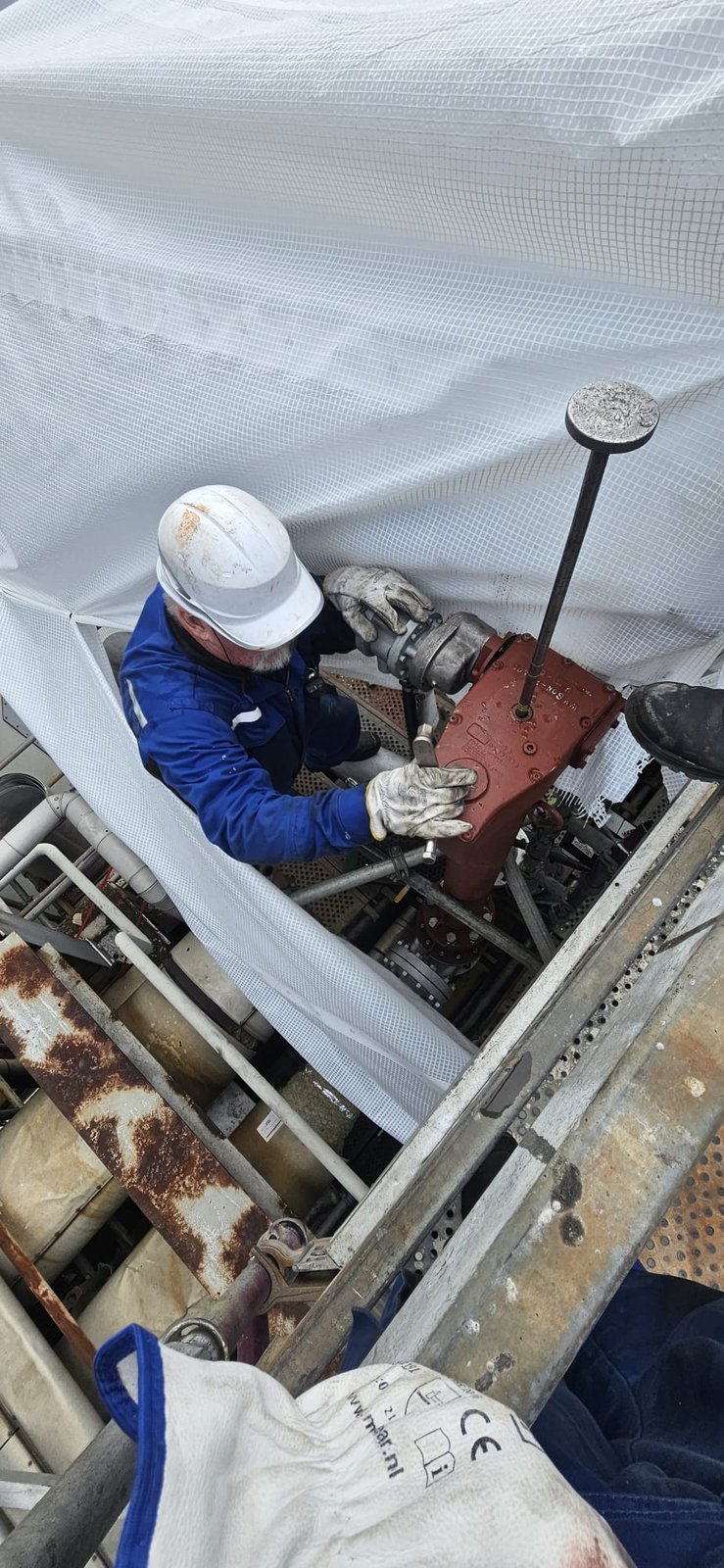

Hot Tapping (Anbohren unter Druck) schafft einen neuen Abzweig an einer in Betrieb befindlichen Rohrleitung — ohne Abschaltung, ohne Entleerung, ohne Unterbrechung des Medienflusses. Dazu wird eine Anbohrarmatur (Fitting) an der Leitung angebracht, eine Absperrarmatur montiert und mit der druckdichten Anbohrmaschine durch die geöffnete Armatur die Rohrwand angebohrt. Nach dem Rückzug des Bohrers wird die Armatur geschlossen — der neue Anschluss ist unter Betrieb hergestellt.
Line Stop (Stoppeln)
Aufbauend auf einem Hot Tap wird beim Line Stop ein Absperrstopfen (Stopple) durch das Fitting in die Leitung gesetzt und sperrt sie ab. Mit zwei Stopples und einer Bypass-Leitung lässt sich ein Reparaturabschnitt komplett vom Betrieb trennen, während das Medium über den Bypass weiterfließt — Armaturentausch oder Rohrerneuerung ohne Produktionsunterbrechung. Nach den Arbeiten wird der Stopfen gezogen und das Fitting mit einem Blindstopfen/Deckel verschlossen.
Technische Daten
| Parameter | Wert |
|---|---|
| Anbohrbereich | ½″ bis 24″ |
| Max. Betriebsdruck | 100 bar |
| Max. Betriebstemperatur | 300 °C |
| Armaturen/Fittings | interne Konstruktionsabteilung für Armaturen |
Sicherheit & Qualifikation
Anbohrungen unter Druck erfordern eine belastbare Planung: Wanddickenmessung und Prüfung der Anbohrstelle, qualifiziertes Schweißen des Fittings an der in Betrieb befindlichen Leitung, Druckprobe des Fittings vor dem Anbohren und eine dokumentierte Gefährdungsbeurteilung (TRA Hot Tapping and Line Stopping Operations liegt vor). Das Verfahren minimiert Emissionen — das Medium wird nicht abgelassen oder abgefackelt.
Typische Anwendungsfälle
- ▸Neuer Anschluss an eine Produktleitung ohne Shutdown (z. B. für eine Anlagenerweiterung).
- ▸Armaturentausch mit Doppel-Stopple und Bypass — Produktion läuft weiter.
- ▸Absperrung für Reparaturen, wenn Rohrfrosten nicht möglich ist (strömendes Medium, Gas).
Warum HSOS?
Keine Ausfallzeiten — Produktionsbetrieb und Kundenbelieferung laufen weiter. Mit eigener Konstruktionsabteilung für Armaturen, dokumentierter Sicherheitsplanung und der Kombination mit Rohrfrosten, Kaltschneiden und Wärmebehandlung deckt HSOS die komplette Eingriffskette ab einer Hand ab.
Häufige Fragen
Wie funktioniert eine Anbohrung unter Druck?
Auf die Leitung wird ein Fitting gesetzt (in der Regel aufgeschweißt) und mit einer Absperrarmatur versehen; nach der Druckprobe bohrt die druckdichte Anbohrmaschine durch die geöffnete Armatur die Rohrwand an. Der Bohrkern wird mit dem Bohrer zurückgezogen, die Armatur geschlossen — die Leitung war zu keinem Zeitpunkt offen zur Umgebung.
Bis zu welchem Druck und welcher Temperatur ist Hot Tapping möglich?
Wir bohren Leitungen von ½″ bis 24″ bei bis zu 100 bar und 300 °C an. Ob ein konkreter Fall machbar ist, klären wir anhand von Medium, Werkstoff, Wanddicke und Betriebszustand.
Wann Line Stop statt Rohrfrosten?
Line Stop funktioniert unabhängig vom Medium — auch bei Gasen und strömenden Medien — und bei großen Nennweiten; dafür bleibt ein Fitting dauerhaft an der Leitung. Rohrfrosten kommt ohne Eingriff ins Rohr aus, braucht aber ein stillstehendes, frostfähiges Medium. Wir beraten, welches Verfahren im konkreten Fall sicherer und wirtschaftlicher ist.
